密炼机物料提升装置

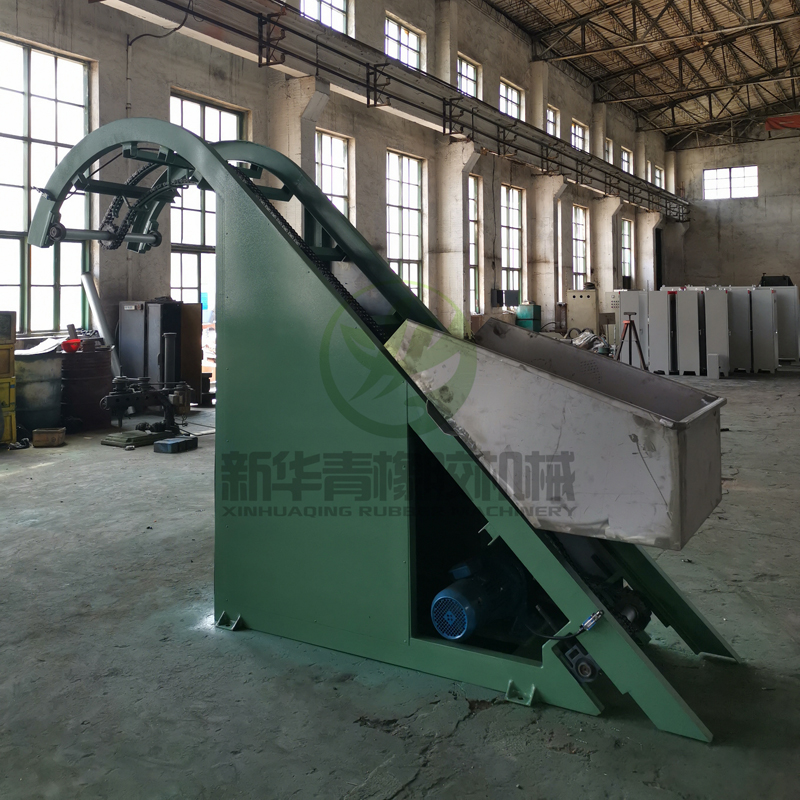

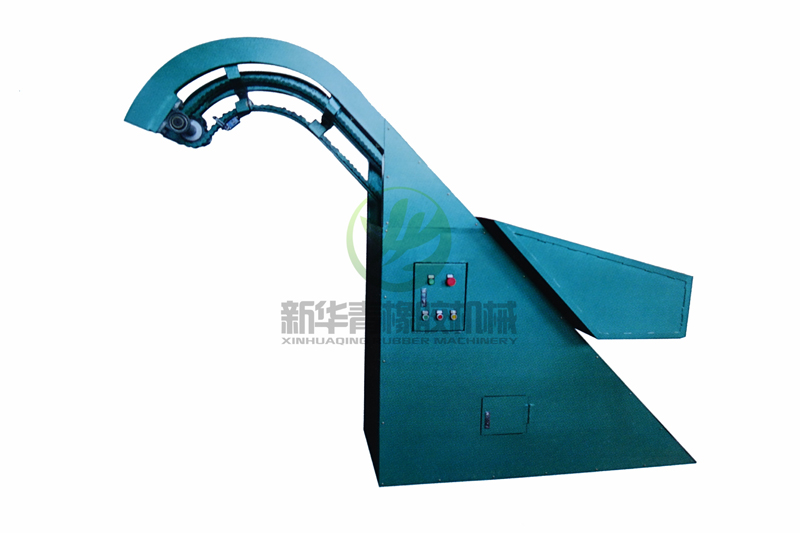

密炼机物料提升装置(斗式提升机)

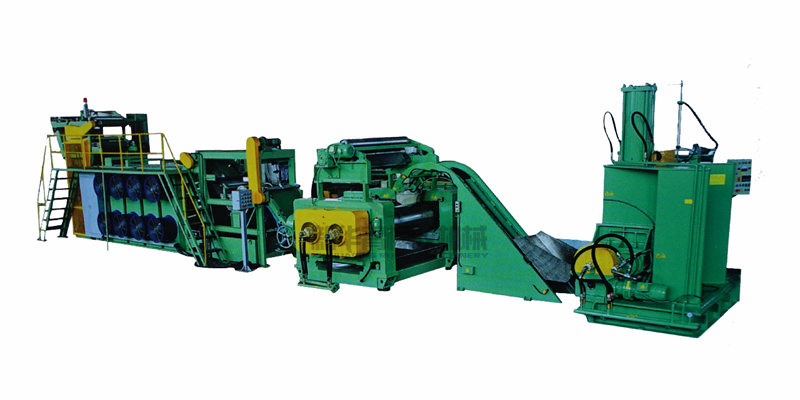

本机是一种搬运机械。作为混炼胶生产线上的辅助机械，其主要作用是将密炼机卸出的物料运送到开炼机、挤出压片机或其它处理机上进行加工，也可用于将生胶原材料等提升到翻转式密炼机料仓内进行混炼，是炼胶（塑）生产过程中的一个组成部分。本系列斗式提升机有多种标准规格分别与35L、55L、75L、110L、150L、200L密炼机配套使用。
本机由电机、减速机、链传动系统、导向架、料斗、电控等部分组成。料斗在传动系统的拖动下沿导向架上、下运行和翻转，在顶点翻转卸料位及料斗起始位置设有行程开关，控制料斗的运行。料斗开始运行时以高速升至弯道，料斗开始倾斜时以慢速卸料，料斗回程时转换回高速运行状态，料斗接近底部时速度下降以慢速回位。此设计既提高了生产效率，又保证了本机运行的平稳可靠。
|
型号 |
TSD-55 |
TSD-75 |
TSD-110 |
|
适用密炼机型号 |
35/55L |
75L |
110L |
|
适用开炼机型号 |
400/450 |
560/550B |
610 |
|
料斗最大负载量 |
80KG |
120KG |
160KG |
|
驱动电机功率 |
1.5kW |
2.2kW |
3kW |
|
理论提升时间 |
约20s |
约24s |
约26s |
