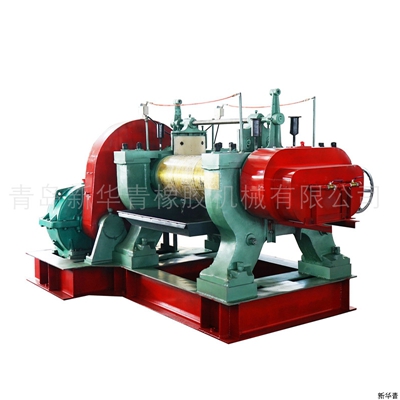

专利型炼胶机


开放式炼胶机的基本用途:

开放式炼胶机主要用于生胶的塑炼以及胶料的混炼与热炼、压片、供胶等。

新华青开放式炼胶机的主要优势:

★减速机输出轴支座不易松动 ★方向硬齿面减速机+向心球面滚子轴承

开放式炼胶机的基本结构及特点:

开放式炼胶机主要由机体、混炼机构、传动系统、润滑装置、安全制动装置和电气控制系统等部套组成。


基本结构

特点

机体

机座:型钢焊接经定型处理、加工而成,也可铸造制成。

机架:铸造制成,也可钢板焊接经定型处理、加工而成。

压盖:铸造制成,也可钢板焊接经定型处理、加工而成。

混炼机构

辊筒:辊筒采用LTG-H铬钼或低镍铬合金冷硬铸铁,离心浇铸而成,表面硬度达到HS68-75,辊筒轴承可选滑动轴承(MC尼龙套或锡青铜套)或双列滚动轴承(向心球面滚子轴承)。

辊温调节:辊筒为中空型或钻孔型可选,开式调温装置(冷却)或闭式调温装置(加热)可选。

调距装置:蜗轮蜗杆传动,手动或电动可选。

接料盘:普通钢板或不锈钢板可选。

传动系统

主电机:可做变频机型。

减速机:ZQ系列减速机或专用硬齿面减速机可选。

速比齿轮:铬钼合金钢锻打并表面渗碳处理或45#钢锻件调质、表面高频淬火而成。

润滑装置

滑动轴承优选手动油脂润滑,滚动轴承优选稀油强制润滑。

安全制动装置

拉杆式或按钮式急停装置可选。

电气控制系统

采用欧姆龙PLC和正泰电器电控元件。

其他选配

翻胶装置、万向节/棒销/链条联轴器、单电/双电双出轴、净水除垢等可按客户要求制作。

开放式炼胶机的配置对比:


对比项目

常规型

新华青专利型

轴承式改进型

减速机

ZQ减速机

ZQ减速机

ZSYF方箱硬齿面减速机

轴套

滑动轴承

滑动轴承

滚动轴承

减速机输出轴支座

易松动

不易松动

优点

价格低,劲头大。

新华青专利技术:采用后推式驱动,改变了减速机输出轴支座的受力方向,轴承支座不易松动,延长设备寿命,降低维修费用;价格适中;劲头大;底座带水平调整装置。

采用三级传动硬齿面减速机和滚动轴承,使用寿命长;设备噪音小。

缺点

采用下压式驱动,减速机输出轴支座易松动,导致驱动轮和从动轮捏合咬偏,减速机输出轴及上下壳易断裂,一旦出现此问题,设备很难恢复正常使用性能;设备有少许噪音。

设备有少许噪音。

价格高,劲头小,对安装和后期保养有较高要求。

推荐指数

★☆☆☆☆

★★★★★

★★★★☆

开放式炼胶机的技术参数:


项目

XK-230

XK-360

XK-400

XK-450

XK-560

辊筒直径

230

360

400mm

450mm

560/510mm

辊筒工作长度

630

900

1000mm

1200mm

1530mm

前后辊筒速比

1:1.19

1:1.25

1:1.27

1:1.27

1:1.2

前辊线速度

12.57m/min

16.25m/min

18.65m/min

23.47m/min

26.4m/min

最大辊距

8mm

10mm

10mm

12mm

15mm

一次加料量

5-10KG

20-25KG

18-35KG

30-50KG

50-65KG

驱动功率

11kW

30kW

37kW

55kW

90kW

外形尺寸

2700×1050

×1460mm

4200×1780

×1760mm

4380×2170

×1870mm

4840×2980

×1870mm

6270×2282

×2000mm

机器重量

约2000KG

约6500KG

约8000KG

约12500KG

约22500KG

注:以上为常备规格,其他规格如6/12/24/26/28吋均可按客户要求定做。
