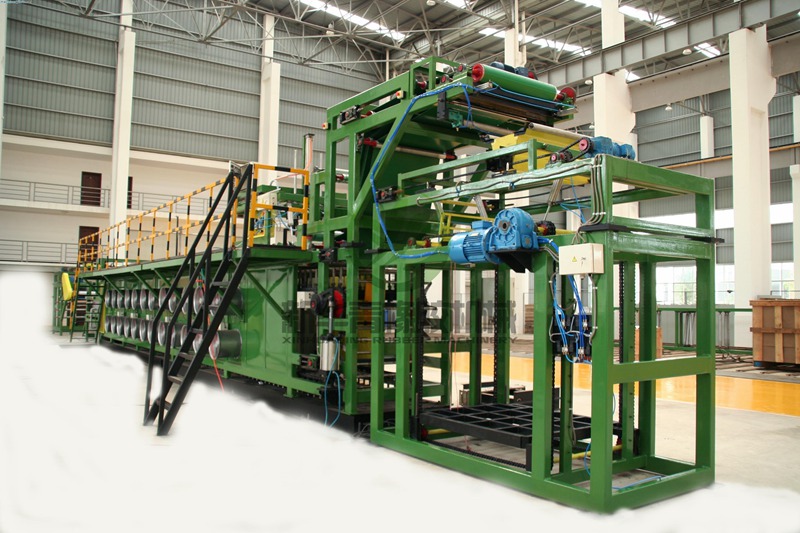

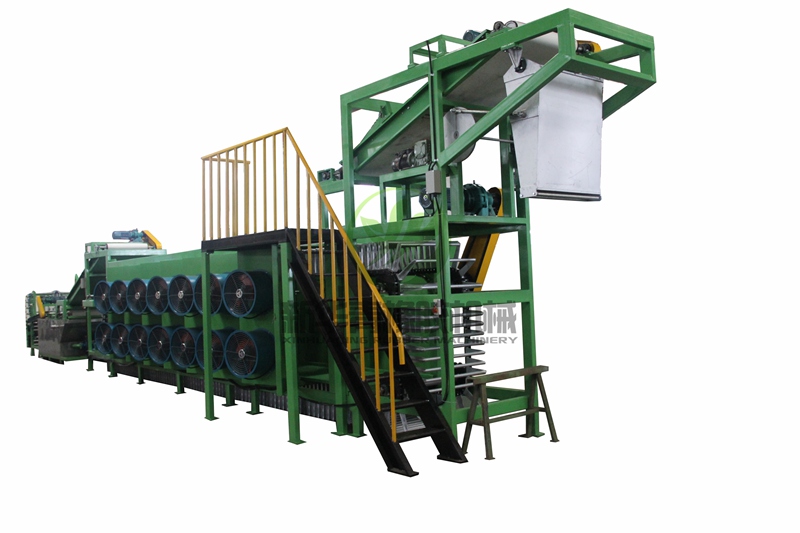

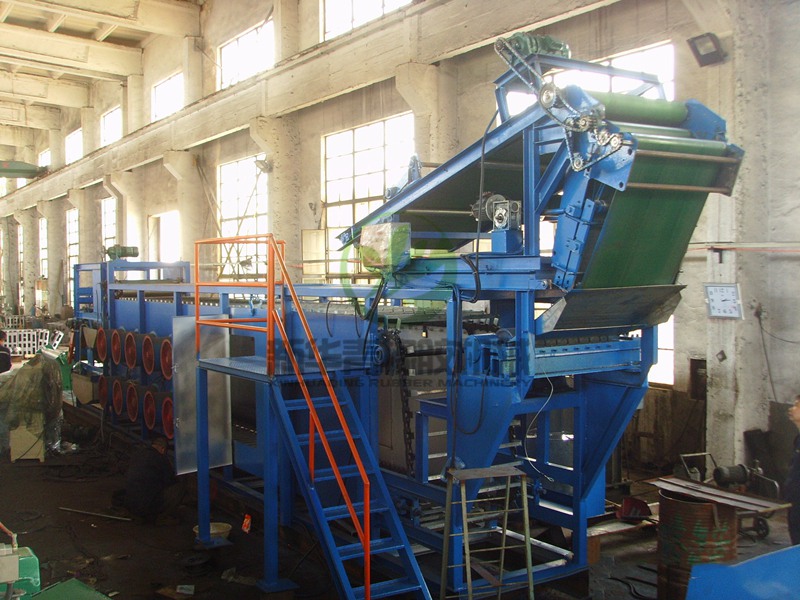

悬挂式胶片冷却线
悬挂式胶片冷却线
悬挂式胶片冷却线釆用落地或架空结构，强制风冷，具有结构合理、操作灵活、高自动化等优点。该机主要由主机、电控系统两大部分组成：主机分为前接取装置、冷却装置、搅拌冷却装置、提升装置、挂胶装置、自动拾片装置、上下摆胶装置、扶梯、栏杆、平台及支撑框等，电控系统整线采用PLC统一控制。
|
型号 |
XPG-600 |
XPG-900 |
|
适用压片机速度 |
3-35m/min |
3-35m/min |
|
适用胶片厚度 |
4-10mm |
6-12mm |
|
胶片最大宽度 |
600mm |
900mm |
|
冷却后胶片温度 |
≤40℃（室温20℃）或不高于室温5℃ |
|
|
冷却风机数量 |
12-16台 |
24-32台 |
|
挂胶片高度 |
1000mm |
1400mm |
|
冷却挂杆链条速度 |
1-1.26 |
1-1.26 |
|
全线总功率 |
16kW |
24kW |
|
全线总长 |
12-14m |
18-22m |
